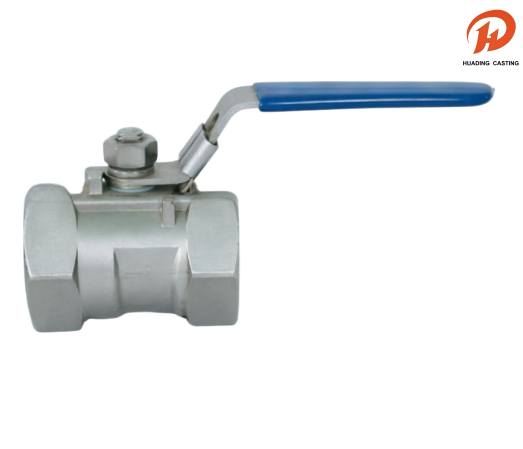

Jednodijelni kuglasti ventili s unutarnjim navojem

Jednodijelni kuglasti ventili s unutarnjim navojem bitne su komponente u modernim industrijskim sustavima za kontrolu tekućina, cijenjeni zbog svog kompaktnog dizajna i pouzdanog brtvljenja. Ovi jednodijelni spojni kuglasti ventili s unutarnjim navojem imaju jedinstvenu strukturu tijela koja značajno smanjuje potencijalne puteve curenja, što ih čini posebno prikladnima za okruženja visokog tlaka i visoke sigurnosti. Spoj s unutarnjim navojem omogućuje brzu i sigurnu ugradnju na standardne cijevi bez dodatnih adaptera, čime se štedi vrijeme i troškovi tijekom održavanja. Izrađeni od izdržljivih materijala kao što su nehrđajući čelik ili mesing, jednodijelni kuglasti ventili s unutarnjim navojem nude vrhunsku otpornost na koroziju i produženi vijek trajanja. Njihova osovina otporna na ispuhivanje i smanjeni dizajn provrta dodatno povećavaju radnu sigurnost i preciznost protoka. Naširoko primijenjeni u kemijskoj industriji, industriji obrade vode te industriji nafte i plina, ovi ventili dosljedno rade u zahtjevnim uvjetima. Dostupni u stupnjevima tlaka kao što su PN16 i PN63, u skladu su s međunarodnim standardima uključujući NPT, BSPT, DIN2999 i ISO228, osiguravajući globalnu kompatibilnost i pouzdanost.

Pošaljite upit

Opis proizvoda

Naziv: jednodijelni kuglasti ventili s unutarnjim navojem

Materijal: Sljedeća tablica

MOQ: 100 kom

Pakiranje: unutarnje pakiranje od zadebljane vrećice s mjehurićima i vanjsko pakiranje od kartona, ili prijevoz na paletama vrijedan mora

Pošiljka: DHL, UPS, FedEx, LCL morem itd.

Tolerancija: Precizna CNC obrada, tolerancija ±0,01 mm

Inspekcija: njemački CMM potpuni pregled, nula nedostataka

OEM i ODM: OEM i ODM prihvaćeni, brza izrada uzoraka

Vrijeme: Stroga kontrola kvalitete, isporuka na vrijeme

Usluga: širok izbor materijala za dijelove po narudžbi

Jednodijelni kuglasti ventili s unutarnjim navojem

Jednodijelni kuglasti ventili s unutarnjim navojem pružaju kompaktnu, nepropusnu izvedbu za industrijske fluidne sustave. Ovi ventili kojima se vjeruje u kemijskoj obradi, obradi vode te nafti i plinu, pouzdano se nose s teškim uvjetima. Ponuđeni u ocjenama PN16/PN63 s NPT/BSPT navojima, u skladu su s globalnim standardima za besprijekornu integraciju u međunarodne mreže cjevovoda, pružajući dosljedan, izdržljiv rad u zahtjevnim aplikacijama.

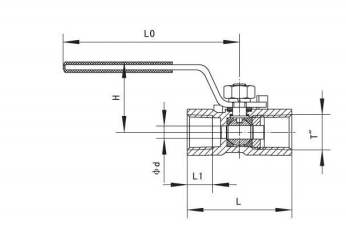

Tehničke karakteristike kuglastog ventila i tipski crtež

NAZIVNI PROMJER (mm)	CIJEVNI NAVOJ	DIMENZIJE (mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Popis materijala za kuglasti ventil

NAZIV DIJELA	MATERIJAL
TIJELO	WCB CF8 CF8M
CAP	WCB CF8 CF8M
RUČKA	SS304
LOPTA	SS304 SS304 SS316
SJEDALO	PTFE
STABLJKA	SS304 SS304 SS316
PERILICA PAKIRANJA	PTFE
BRTVA	PTFE
POTISNA PODLOŠKA	PTFE
ORAH	SS304
OPRUŽNA PODLOŠKA	SS304
ORMARIĆ	SS304
RUČKA	SS304
POKLOPAC	PLASTIČNI
