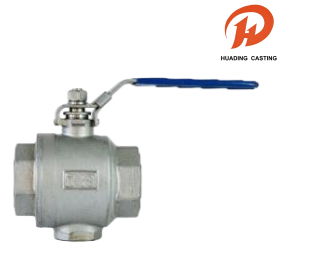

Dvodijelni kuglasti ventili s unutarnjim navojem

Ovi dvodijelni kuglasti spojni ventili s unutarnjim navojem imaju robusno tijelo od livenog materijala za ulaganje i vreteno otporno na puhanje, čime se osigurava sigurnost i izdržljivost. Dizajnirani za svestranost, ventili su u skladu sa standardima više navoja (NPT, BSPT, DIN 2999, ISO 228) i podržavaju ISO 5211 izravnu ugradnju aktuatora. S radnim tlakom od 1000 PSI i pridržavanjem strogih standarda ispitivanja kao što je API 598, ovi dvodijelni kuglasti ventili s unutarnjim navojem napravljeni su za primjene visokih performansi.

Pošaljite upit

Opis proizvoda

Naziv: dvodijelni kuglasti ventil s unutarnjim navojem

Materijal: Sljedeća tablica

MOQ: 100 kom

Pakiranje: unutarnje pakiranje od zadebljane vrećice s mjehurićima i vanjsko pakiranje od kartona, ili prijevoz na paletama vrijedan mora

Pošiljka: DHL, UPS, FedEx, LCL morem itd.

Tolerancija: Precizna CNC obrada, tolerancija ±0,01 mm

Inspekcija: njemački CMM potpuni pregled, nula nedostataka

OEM i ODM: OEM i ODM prihvaćeni, brza izrada uzoraka

Vrijeme: Stroga kontrola kvalitete, isporuka na vrijeme

Usluga: širok izbor materijala za dijelove po narudžbi

Dvodijelni kuglasti ventili s unutarnjim navojem

Ovi dvodijelni spojni kuglasti ventili s unutarnjim navojem u skladu su sa standardima za navoje cijevi uključujući NPT, BSPT, DIN 2999 i ISO 228, te imaju ISO 5211 dizajn za izravnu ugradnju za aktuatore zajedno s uređajem za zaključavanje. Označeni za radni tlak od 1000 PSI (PN63) W.O.G, dvodijelni kuglasti ventili s unutarnjim navojem rigorozno su testirani prema standardima API 598, GB/T 13927 i ISO 5208 kako bi se zajamčila pouzdana izvedba u zahtjevnim primjenama.

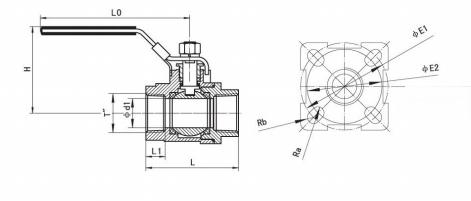

Tehničke karakteristike kuglastih ventila i tipski crtež

NOMINALNO	CIJEV	DIMENZIJA
DIA. (mm)	NIT	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Popis materijala za kuglasti ventil

NAZIV DIJELA	MATERIJAL
TIJELO	WCB CF8 CF8M
CAP	WCB CF8 CF8M
LOPTA	SS304 SS304 SS316
SJEDALO	PTFE
STABLJKA	SS304 SS304 SS316
ŽLIJEZDA	SS304
PAKIRANJE	PTFE
BRTVA	PTFE
PERILICA	PTFE
ORAH	SS304
OPRUŽNA PODLOŠKA	SS304
ORMARIĆ	SS304
RUČKA	SS304
POKLOPAC	PLASTIČNI
